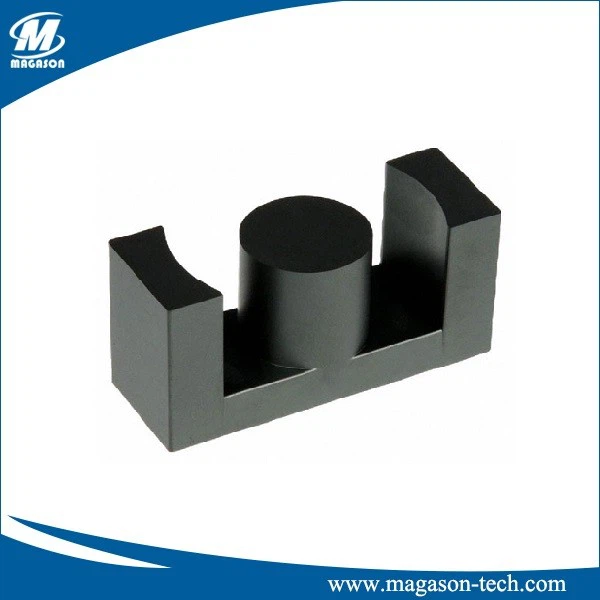

Þessa almennu tegund af mjúku segulmagnuðu ferríti er hægt að framleiða í nokkrum mismunandi gríðarlega mismunandi stigum með því að breyta samsetningu þess og vinnslu. Upphaflegt hlutfallslegt gegndræpi (við 25 gráður) getur verið á bilinu nokkur hundruð til tuttugu þúsund. Mettun (við 25 gráður) er á bilinu 3,2 til 5 kílógauss. Efnisflokkar hafa verið þróaðir fyrir sérstaka hópa notkunar eins og afl, breiðband, EMI/RFI síun, gárasíun, stillingar og fleira. Gagnlegt tíðnisvið fyrir flest þessara efna er 1MHz og minna (með hæfilegri lækkandi flæðiþéttleika), en sumar tegundir nálgast 9MHz. Mangan sink ferrít hefur mjög lítið porosity.
MnZn mjúkur segulmagnaðir ferrítkjarni eru aðallega notaðir fyrir samninga spennubreyta og MnZn mjúkur segulmagnaðir ferrítkjarna með mikilli gegndræpi fyrir stafræna samskiptapúlsspenna (merkjaspenna).
| KERNAGERÐ | Mál (mm) | Árangursrík færibreyta | |||||||||||
| A | B | C | D | E(mín) | F | I |
C1 (mm-1) |
Ae(mm2) | Le(mm) | Ve(mm3) | AL±25%(nH/N2) | Þyngd (g) | |
| EI 12,5 | 12.4±0.3 | 7.4±0.15 | 4.85±0.2 | 2.4±0.1 | 8.8 | 5.10±0.1 | 1.5±0.1 | 1.477 | 14.40 | 21.3 | 308 | 1200(p2) | 1.8 |
| EI 16 | 16.0±0.3 | 12.7±0.2 | 5.0-0.4 | 4.0±0.3 | 11.6 | 10.80±0.2 | 2.0±0.2 | 1.79 | 19.8 | 34.6 | 670 | 1100(p2) | 3.0 |
| EI 19 | 20.0±0.4 | 13.55±0.3 | 5.0±0.2 | 4.55±0.2 | 14.3 | 11.30±0.15 | 2.3±0.2 | 1.629 | 24.0 | 39.6 | 950 | 1400(p2) | 4.9 |
| EI 22 | 22.0±0.5 | 15.0±0.25 | 5.75±0.25 | 5.75±0.3 | 15.75 | 10.55±0.25 | 4.5±0.3 | 0.94 | 42.0 | 39.3 | 1630 | 2400(p2) | 10.7 |
| EI 22B | 22.0±0.5 | 14.7±0.3 | 5.75±0.25 | 5.75±0.25 | 15.75 | 10.8±0.2 | 4.0±0.2 | 1.127 | 37.0 | 41.8 | 1550 | 2000(p2) | 8.7 |
| EI 25 | 25.3±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19.0 | 13.25±0.25 | 2.7±0.2 | 1.146 | 41.0 | 47.0 | 1927 | 2140(p2) | 9.8 |
| EI 26 | 26.0±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19 | 13.25±0.25 | 2.7±0.2 | 1.003 | 46.86 | 47.0 | 2202 | 2300(p2) | 9.6 |
| ... | ... | ||||||||||||
Eiginleiki:
- hár upphaflegt gegndræpi
- hár flæðiþéttleiki
Umsókn:
- Hægt er að búa til segulkjarna, segulhaus og loftnet spólu, spenni og síu.
